فن کویل

فن کویل چیست؟

فن کویل یک مبدل حرارتی می باشد که وظیفه ی انتقال حرارت از سیال واسط آب به محیط که می تواند محیط زندگی یا کار باشد را به عهده دارد.

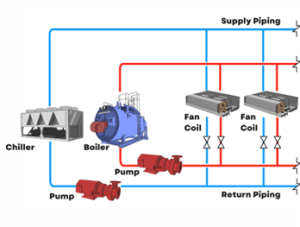

این دستگاه در فصل گرم آب سرد تولید شده توسط چیلر را به عنوان ورودی دریافت می کند و با تبادل، حرارت محیط  را سرد کرده و در خروجی آب با دمای بالاتری را به چیلر تحویل می دهد.

در فصل سرد آب گرم تولید شده توسط موتورخانه یا پکیج را به عنوان ورودی دریافت می کند و با تبادل حرارت، محیط را گرم کرده و در خروجی آب با دمای پایین تری را به منبع گرمایشی تحویل می دهد. یکی از کوچکترین اجزای سیستم تهویه نوین، فن کویل (fan coil) می باشد که یکی از مبدل های تبدیل انرژی از آب به هوا است.

اجزای تشکیل دهنده فن کویل، موتور، کویل، فن دمنده هوا می باشد. فن کویل ساده، این مدل فن کویل، به طور همزمان قابلیت تغییر حالت از سرما به گرما را ندارد مگر اینکه شیرهای چهار راهه برقی به آن نصب شود و اکثرا دولوله ای می باشد.



وظیفه تامین هوای سرد و گرم در فصل های مختلف به این شکل می باشد که هوا از بین کویل مسی که دارای آب سرد و کویل حاوی آب گرم عبور می کند.

فن کویل ها از نظر کاربرد، سلیقه و محل نصب انواع مختلفی دارند  و در مدل های دیواری، زمینی، کانالی،سقفی و کاستی تولید می شوند. تهویه نوین درادامه قصد دارد تا هر یک از این موارد را به صورت جداگانه توضیح دهد.

در صورتی که بخواهیم دمای هر فضا را به صورت جداگانه کنترل و تنظیم کنیم، فن کویل گزینه مناسبی می باشد. این دستگاه از رد و بدل شدن هوای آلوده در بین فضاها جلوگیری می کند.



دسته بندی انواع فن کویل ها

فن کویل ها در انواع مختلفی به بازار عرضه می شود.

• فن کویل سقفی توکار
• فن کویل دیواری
• فن کویل کاستی
• فن کویل کاستی 4 طرفه
• کاستی یک طرفه
• فن کویل کانالی
• فن کویل زمینی
• فن کویل ایستاده

برای اطلاعات بیشتر از انواع فن کویل روی لینک کلیک کنید.

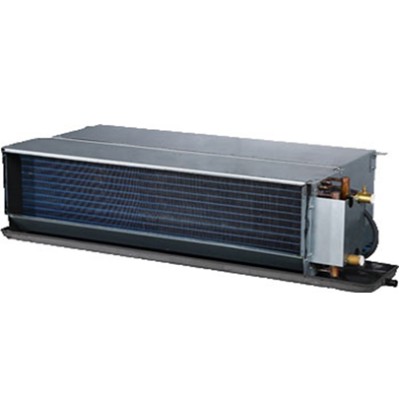

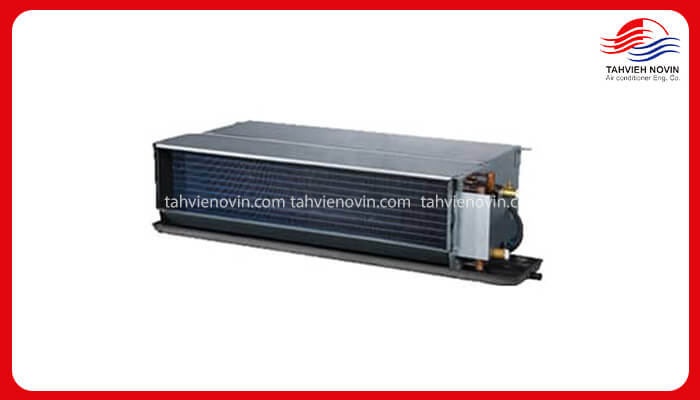

فن کویل سقفی

کاربرد این فن کوئل ها به دلیل ویژگی های آن بیشتر است. اولین ویژگی آن توکار بودن آن است که سبب می شود کمترین فضا را اشغال کند. دومین ویژگی آن صدای کم آن است.

این نوع فن کویل ها در2 نوع کابین دار و بدون کابین طراحی می شوند. هوادهی بین 200تا 1200 فوت مکعب در دقیقه صورت می گیرد. بالا و داخل سقف کاذب نصب می شود. (ورودی اتاق ها)

فن کویل سقفی تو کار: کم صدا است و به دلیل تو کار بودن آن، فضای کمتری را اشغال می کند.

فن کویل سقفی رو کار: روی سقف نصب می شود و کابین دار است.

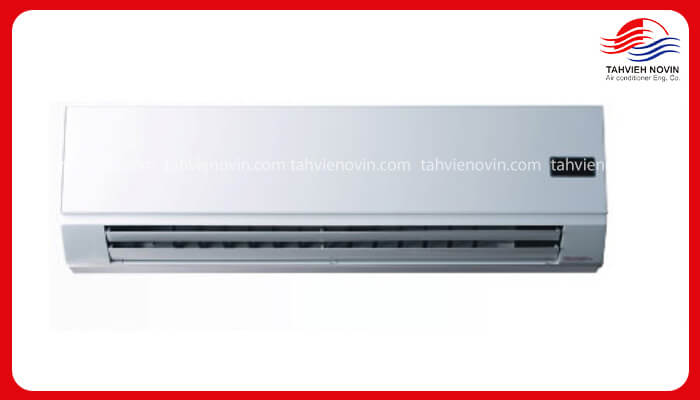

فن کویل دیواری

فن کوئل های دیواری از آنجا که درون دیوار قرار می گیرد، شباهت زیادی با یونیت داخلی کولر گازی یا اسپلیت دارد. این نوع فن کویل ها بدلیل ظرفیت پایین تر کمتر مورد استفاده قرار می گیرد.

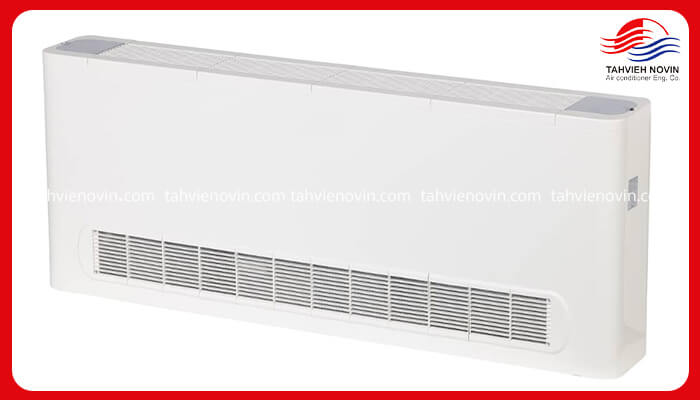

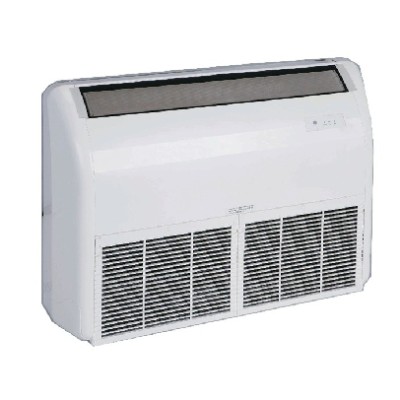

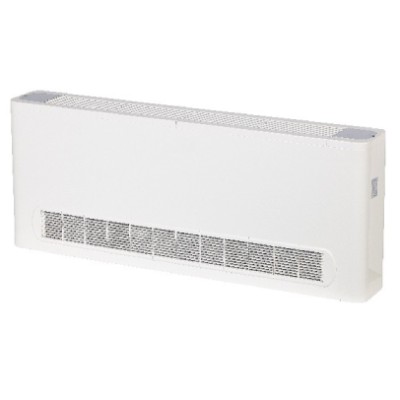

فن کویل زمینی

این نوع فن کوئل روی زمین قرار گرفته و از پشت به دیوار متصل می شود و در دو مدل روبه رو زن و بالا زن متفاوت است. رفع مشکلات و تعمیرات آن بدلیل دسترسی راحت تر آسان تر است.

فن کویل زمینی هوا را به شکل روبروزن یا بالازن پخش می کند و با قدرت هوادهی بین 200 تا 1200 فوت مکعب در دقیقه کار میکند. مزیت آن: تعمیر این نوع فن کویل زمینی به دلیل عدم ارتفاع از زمین راحت تر از بقیه مدل ها می باشد. یکی از معایب فن کویل زمینی، اشغال کردن فضا می باشد. برای اطلاع از قیمت فن کویل زمینی میتوانید مقاله ای با همین عنوان را در بخش مقالات دنبال کنید.

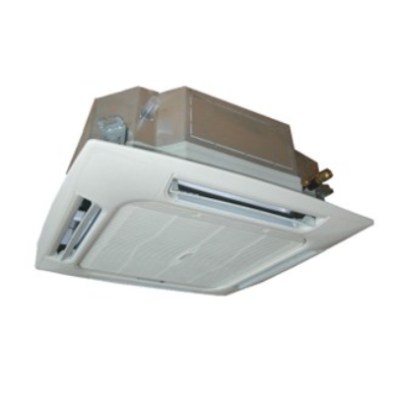

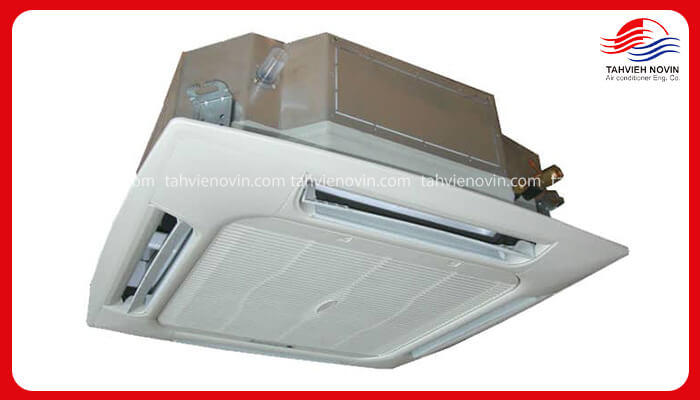

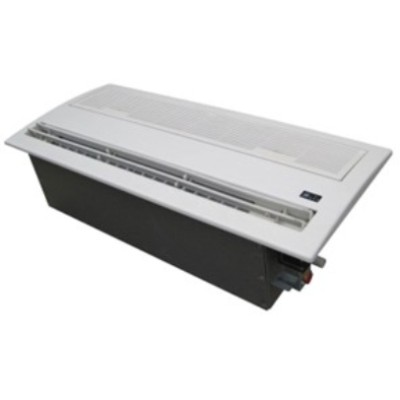

فن کویل کاستی

نوعی از فن کویل های سقفی محسوب می شوند و نحوه نصب آن به این شکل است که بخش کویل آن بالای سقف کاذب قرار می گیرد.

دراین مدل از فن کویل ها کنترل سرعت و تنظیم دمای آن از راه دور، به جز ترموستات های اتاقی، به وسیله ریموت کنترل هم صورت می گیرد. هوادهی آن، دارای نوع یک طرفه و چهار طرفه و اتصال آن از طریق دو لوله و چهار لوله انجام می شود.

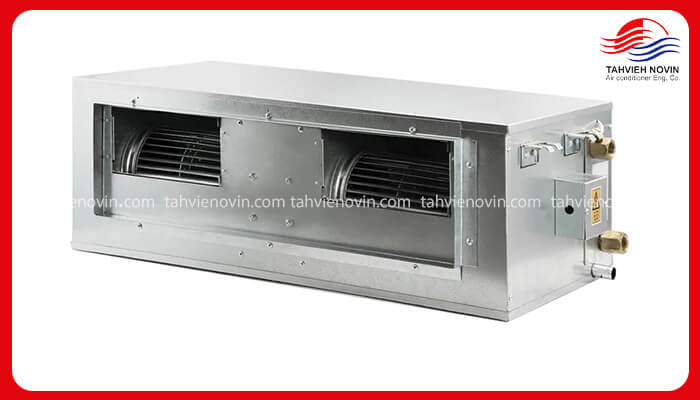

فن کویل کانالی

هوادهی بین 600 تا 2000 فوت مکعب در دقیقه صورت می گیرد. در 2 مدل افقی و عمودی طراحی شده است. این نکته را در نظر گرفته که پیش از سفارش و گرفتن قیمت، حتما عمودی یا افقی بودن فن کویل مورد نظرتان را ذکر کنید.

کاربرد فن کویل

مهم ترین کاربرد این سیستم کنترل درجه حرارت هر فضا به صورت جداگانه است. از فن کوئل خانگی برای ثابت نگه داشتن دمای محیط مورد نظر آپارتمان بدون تغییرات دمای بیرونی می باشد. از فن کویل صنعتی برای محیط هایی مانند: هتل، بیمارستان ها، کارخانه ها، مراکز تهیه غذا و محیط های صنعتی به کار می رود.

اجزای فن کوئل

1-کویلهای گرمایش و سرمایش

2- شیر فلکه

3- فیلتر هوای با قابلیت تعویض یا قابل شستشو

4- شیر هواگیر

5- فن سانتریفوژ

ظرفیت فن کویل ها براساس هوادهی می باشد که با واحد CFM یا m3/h محاسبه می شود.

6- شلنگ تخلیه

برخی از کویل های وصل شده بر روی فن کویل ها توان نصب اتصالات در دو طرف را دارد.

7- دریچه خروجی هوا

برای فن کویل های زمینی در سه مدل بالا زن، جلو زن قابل تنظیم است.

8- دریچه هوای تازه

در پشت فن کوئل وصل شده و تا 40% هوا دهی فن را تأمین می کند.

9- سینی قطره گیر

برای جمع کردن قطرات آب کندانس شده بر روی کویل در تابستان استفاده میشود در فن کوئل ها درجه حرارت بوسیله ترموستات و میزان رطوبت بوسیله هیومیدستات و میزان هوا بوسیله فن و میزان هوای تازه به صورتهای متداول تنظیم می‌شود.

تقسیم بندی فن کوئل ها از لحاظ نوع نصب

1. فن کویل های افقی (سقفی توکار، دیواری، کاستی و انواع آن )
2. عمودی (زمینی)

محافظت و تعمیرات فن کویل

نحوه شستشوی فن کویل همانند چیلر می باشد و آن را با مواد شمیایی می توان تمیز کرد. البته لازم به ذکر است که تعمیر و سرویس فن کویل حتما باید توسط تعمیرکاران متخصص و حرفه ای در زمینه فن کویل انجام شود.

در ابتدای فصل سرد، محل اتصال سینی به لوله های درین را باید تمیز کرد تا ازهرگونه گرفتگی جلوگیری شود. برای اطمینان بیشتر از کنترل هوا، دماسنج محیط را می توان با پوینت ترموستات ست و هماهنگ کرد و به این شکل می توان عملکرد آن را آزمایش و بررسی کرد.

مصرف برق فن کویل

تعرفه مشترکين خانگي برق در مناطق عادی در سال 98 به شرح زیر است :

متوسط انرژی مصرفی ماهانه (کیلووات ساعت در ماه)	قیمت پایه سال 98 به ازای هر کیلووات ساعت (ریال)
0 تا 100	524
100 تا 200	611
200 تا 300	1310
300 تا 400	2357
400 تا 500	2708
500 تا 600	3407
مازاد بر 600	3757

مجموع هزینه فن کویل کاستی یک طرفه در یک ماه

مجموع هزینه برق فن کویل کاستی یک طرفه در سال 98 به شرح زیر است :

مجموع برق مصرفی

(ریال) 6.509



قیمت فن کویل

قیمت فروش فن کویل ها بر اساس پارامتر های مختلفی متفاوت است. این پارامتر ها شامل برند و مارک، کیفیت شرکت سازنده، گارانتی و خدمات پس از فروش، میزان مصرف انرژی و نوع آن می باشد.

برای مثال: قیمت فن کوئل زمینی قیمت کمتری نسبت به سقفی دارد و همچنین فن کوئل کاستی با توجه به تجهیزات بیشتر و نوع آن بالا ترین قیمت را دارد.

با توجه به نواسانات قیمت دلار ارائه لیست دقیق قیمت ها امکان پذیر نمی باشد. برای اطلاعات بیشتر با مشاوران فروش تهویه نوین ایرانیان تماس بگیرید.

نکات قابل توجه در هنگام خرید فن کویل

علاوه بر این مشاوران فروش فن کویل شما را به بهترین شکل راهنمایی می کنند باید نکات زیر را هم در نظر بگیرید.

• در ابتدا نوع و محل کانال کشی و دریچه ها باید مشخص شود
• از زیرساخت های محیط و محل نصب اطلاعات کافی داشته باشید

سوالات متداول فن کویل را در بخش سوالات متداول منو سایت پیدا کنید.
