برای اطلاعات بیشتر در مورد چیلر هوا خنک به مطلب زیر توجه کنید.

این چیلر در ظرفیت های 8.5 الی 75 تن تبرید ساخته میشود.کمپرسورهای این دستگاه از نوع اسکرال میباشد که هر دستگاه شامل حد اقل 2 کمپرسور اسکرال است.

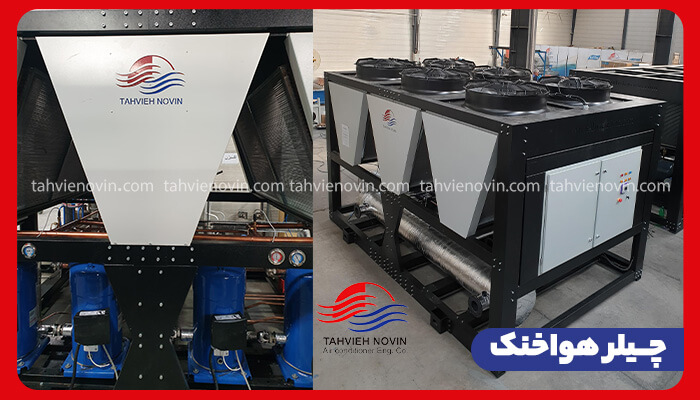

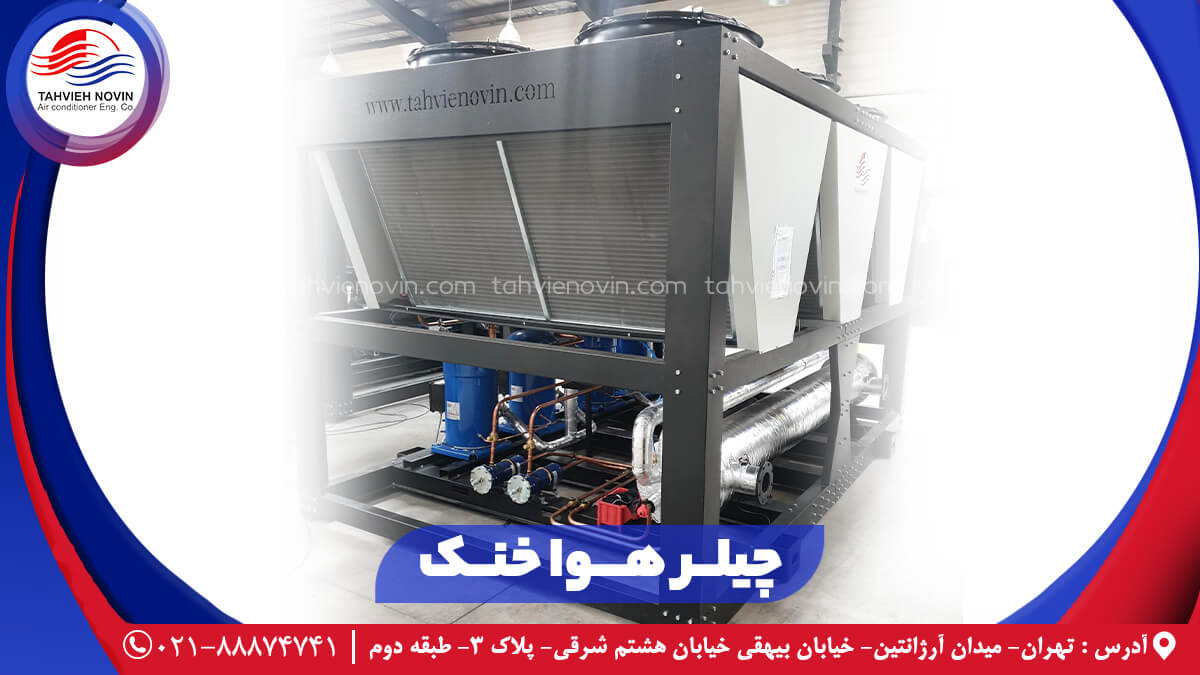

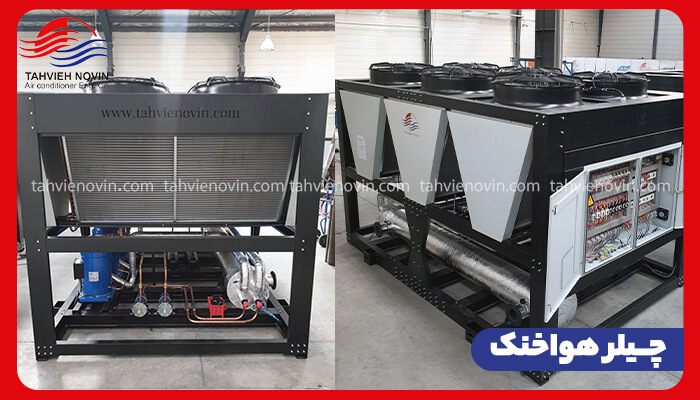

معرفی چیلر ماجولار کندانسور هوایی (هوا خنک)

این چیلرها خاصیت کوپل شدن به یکدیگر و رسیدن به ظرفیت های بالا تر را دارا می باشند.به عنوان مثال برای به وجود آوردن یک چیلر 60 تن 3 عدد یونیت 20 تن به هم کوپل میشوند.

مزایای اساسی چیلر هواخنک نسبت به سایر چیلرها

الف)در چیلر های ماجولار کندانسور هوایی،کندانسور در جدید ترین شکل خود یعنی مدل V شکل ساخته شده و توسط توربو فن خنک می شود که به نکات زیر به طور خاص می توان اشاره نمود:

1-فن آوری جابجایی هوا از روی کویل،به صورت(توربو3D)،با حد اکثر حجم هوادهی و با حد اقل صدای مزاحم می باشد.

2-طرح V شکل از جدید ترین انواع کندانسور(چگالنده) بوده که پروفیل لوله و پره با حداکثر توربولانس(اغتشاش) و نسبت انتقال حرارت 30% بیش از طرح های متداول کندانسور می باشد.

ب) در این چیلر ها تعدد کمپرسور وجود دارد مثلا یک چیلر 100 تن شامل 5 یونیت 20 تن و 10 عدد کمپرسور خواهد بود در صورتی که در انواع دیگر موجود در بازار تعداد کمپرسور در این ظرفیت حد اکثر 2 عدد خواهد بود.

ج) در این مدل چیلر هنگام کنترل بار،این کمپرسور ها هستند که از مدار خارج می شوند و این امر باعث کاهش استهلاک کمپرسورها میشود،یعنی افزایش طول عمر آن ها.

د) تعداد کمپرسور ها موجب می گردد که کنترل بار صورت گرفته و کمپرسورها تک تک زیر بار رفته و در نتیجه مصرف برق کمتر خواهد گردید.

به عنوان مثال اگر دستگاه 100 تن تبرید مد نظر باشد،10 عدد کمپرسور دارد که این کمپرسورها به تناسب مصرف ساختمان تک تک زیر بار رفته و در نتیجه وقتی 50% بار ساختمان فعال باشد(که در اکثر اوقات در طول روز و شب این چنین است) تنها تعداد 5 عدد کمپرسور زیر بار بوده و 5 عدد کمپرسور دیگر کاملا خاموش می باشد ، که این روند علاوه بر این که مصرف برق را نصف می کند از استهلاک سیستم نیز جلوگیری به عمل می آورد.

ه) به دلیل تعدد کمپرسور اگر یک یا تعدادی از کمپرسورها دچار خرابی گردد و از مدار خارج شود، دستگاه از کار نیفتاده و با باقی مانده کمپرسور ها سرمایش ساختمان را (البته به ظرفیت پایین تر) تامین می کند.

 مزایای چیلرهای هواخنک

  • کاهش مصرف انرژی
  • دستیابی به ضریب عملکرد(c.o.p) قابل ملاحظه نسبت به نمونه های مشابه و استفاده از کنترلر های میکرو پروسسور برای کنترل ظرفیت کمپرسور و در نتیجه راندمان بسیار بالا و مصرف بهینه انرژی
  • نصب آسان و ابعاد کوچکتر نسبت به چیلر های مشابه و هم ظرفیت
  • عدم نیاز به سرویسهای سالانه
  • دارای گواهینامه ها و استانداردهای بین المللی روز دنیا در طراحی و ساخت
  • 100% این چیلر ها در کارخانه تست میشوند
  • دارای سیستم کنترل ظرفیت از طریق SLIDE VALVE
  • سطح صدای دستگاه مطابق استاندارد BS ISO 3744 و راندمان دستگاه ها مطابق با استاندارد ASHARE 90.1  میباشد
  • عدم نیاز به نگهداری و سرویس های زود هنگام و عمر بالای کمپرسور
  • تست کامل تمامی قطعات و عملکرد نهایی چیلر در کارخانه و اطمینان کامل از کارکرد مناسب و بهینه
  • عدم نیاز به برج خنک کن
  • اواپراتور از نوع پوسته و لوله (shell&tube)
  • مجهز به کویل های کندانسوری V-TYPEبا لوله مسی و فین های آلومنیومی (کلیه کویل ها در کارخانه مطابق استاندارد UL1995  تست می شوند)
  • موتور فن های کندانسور دارای کلاس حرارتی CLASS Fو کلاس حفاظتی IP-54
  • بدنه دستگاه و کلیه ادوات کنترلی و تابلو برق از نوع  WATER PROOF(ضد آب) می باشند
  • امکان مونیتورینگ سیستم به صورت ریموت در صورت سفارش
  • امکان استفاده از هر دو مبرد (R22وR410( (user friendly
  • امکان اسفاده از کمپرسورهای دیجیتال اسکرال
  •  حذف کامل موتورخانه

اماکن قابل استفاده برای چیلر هواخنک

  • تهویه مطبوع واحدهای آپارتمانی (امکان قرارگیری درپشت  بام )
  • واحدهای صنعتی (خنک کردن قالب های صنعتی)
  • صنعت داروسازی
  • صنعت تولید موادغذایی (خنک کردن محصولاتی که به صورت مایع تولید میشوند مانند نوشابه های گازدار ،آبمیوه ،شیر، رب گوجه فرنگی، کنسانتره میوه، گلاب …)
  • اماکن اداری و عمومی
  • کارخانجات نساجی
  • کارخانجات ریخته گری و فولادسازی
  • صنایع نفت و گاز و پتروشیمی
  • سالن های پرورش قارچ

کنترلر چیلر

چیلر های هوا خنک شامل یک دستگاه کنترلر بوده که در ذیل به گوشه ای از امکانات این کنترل کننده اشاره می گردد:

امکانات کنترلر چیلر هواخنک

  • نمایش وضعیت کار کرد دستگاه
  • نمایش ارتباط ماژول و نمایش ماژول ها ACTIVE, ON LINE
  • نمایش خروجی ماژول ها
  • نمایش ساعت کارکرد پمپ و کمپرسور
  • تنظیمات operation mode
  • تنظیم و نمایش پارامتر های کار دستگاه در حالت heating,cooling,auto
  • تنظیم زمان قطع و وصل اتوماتیک،قطع دستی وصل اتوماتیک، قطع اتوماتیک وصل دستی و قطع و وصل دستی
  • تنظیم ساعات کار دستگاه در ایام آخر هفته
  • تنظیم ساعات کار دستکاه در ایام تعطیل در تقویم
  • تنظیمات مخصوص سیستم ANTI FREEZE
  • تنظیمات مخصوص سیستم DEFROST
  • تنظیمات مخصوص حفاظت در برابر دمای بالا و پایین
  • تنظیمات مخصوص کمپرسور(زمان راه اندازی دوباره و تاخیرات لازم)
  • تنظیمات مخصوص کنترل شیر بای پس
